差壓變送器作為與孔板流量計的配套的變送器之一，它的性能是現場液晶顯示，可以連續顯示差壓值，好多用戶在問，如果現場差壓值不準是不是可以調校呢？這個問題問到點子上去了，作為一款智能差壓變送器可以自動、手動去調校，下面教大家差壓變送器校準方法的幾個技巧。

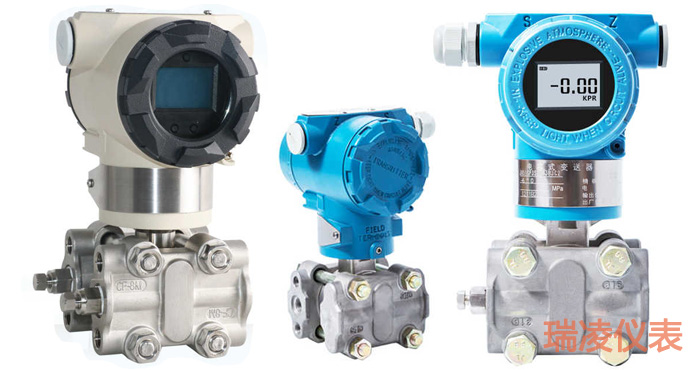

差壓變送器城調校要看是什么情況下，如果是現場原因找高手調也沒有用，首先要查看原因，再做定論，如果確實是差壓變送器是完全可以調校的圖1所示。
圖1
差壓變送器的效果是把差壓信號傳到電子設備，進而在計算機閃現差壓，其原理大致是： 將水壓這種差壓的力學信號 轉變成 電壓或電流（通常是0-5V或許4-20mA） 這么的電子信號差壓和電壓或電流巨細成線性聯絡，通常是正比聯絡 ，所以，差壓變送器輸出的電壓或電流 隨差壓增大而增大 ，由此效果得出一個差壓和電壓或電流的聯絡式 。
差壓變送器將丈量元件測出的被控質改換成控制器所需求的信號類型。
差壓變送器和差壓送器的區別：壓差變送器是關于氣體或液體的壓強單位是帕斯卡（pa or bar）； 差壓變送器通常也是指氣體液體壓強不過還有關于差壓的也叫稱重傳感器 ，單位是牛頓或許是千克（力） ，或許是噸。壓差變送器丈量的是兩個（容器內）氣體或液體的壓強差值 是一個相對量 ;差壓變送器丈量的是單個（容器內）氣體或液體的壓強的巨細 ,是個肯定量。從運用來看，壓差的有兩個輸入管口分別用于引進兩個待測樣品然后得到它們的壓差；差壓的只需一個管口。
差壓變送器的保護：對差壓變送器懇求每個月查驗一次，而且每周查看一次，主要是根除儀器內的塵土，對電器元件仔細查看，對輸出的電流值要常常校對，差壓變送器內部是弱電，必定要同外界強電離隔。
關于差壓變送器的運用壽數，如今供貨商供應對高端、高性能差壓變送器的壽數確保，但實習上這些確保推廣到低端產品僅是時間疑問。在不遠的將來，今日僅有高性能差壓變送器才具有的**技能將**運用于低端差壓變送器，那時清楚的壽數確保將很往常。(延伸閱覽...壓力變送器)
差壓變送器在工廠有**的運用，為確保其正常作業及精確性，守時查看、校準是很有必要的。現介紹一種不必吊銷導壓管就進行現場校準的辦法。(延伸閱覽...溫度變送器)
一.差壓變送器的校準
先將阻尼調至零狀況，先調零點，然后加滿度壓力調滿量程，使輸出為20mA, 在現場調校講的是快，在此介紹零點、量程的活絡調校法。調零點時對滿度幾乎沒有影響，但調滿度時對零點有影響，在不帶搬遷時其影響約為量程調整量的1／5，即量程向上調整1mA，零點將向上移動約0.2mA,反之亦然。例如:輸入滿量程壓力為100Kpa, 該讀數為19.900mA, 調量程電位器使輸出為19.900+(20.000-19.900)*1.25=20.025mA. 量程添加了0.125mA，則零點添加1／5*0．125=0.025. 調零點電位器使輸出為20.000mA. 零點和滿量程調校對常后，再查看基地各刻度，看其是不是超差?必要時進行微調。然后進行搬遷、線性、阻尼的調整作業。(延伸閱覽...溫度變送器)
二.智能差壓變送器的校準
用上述的慣例辦法對智能差壓變送器進行校準是不行的，由于這是由HART差壓變送器結構原理所選擇了。由于智能差壓變送器在輸入壓力源和發生的4-20mA電流信號之間，除機械、電路外，還有微處理芯片對輸入數據的運算作業。因此調校與慣例辦法有所區別。(延伸閱覽...溫度變送器)
實習上廠家對智能差壓變送器的校準也是有說明的，如ABB的差壓變送器，對校準就有:“設定量程”、“重定量程”、“微調”之分。其間“設定量程”操作主要是經過LRV.URV的數字設定來完畢裝備作業，而“重定量程”操作則懇求將差壓變送器連接到標準壓力源上，經過一系列指令引導，由差壓變送器直接感應實習壓力并對數值進行設置。而量程的初始、終究設置直接取決于真實的壓力輸入值。但要看到雖然差壓變送器的模擬輸出與所用的輸入值聯絡精確，但進程值的數字讀數閃現的數值會略有不同，這可經過微調項來進行校準。由于各有些既要單獨調校又必需求聯調，因此實習校按時可按以下進程進行: (延伸閱覽...溫度變送器)
1．先做一次4-20mA微調，用以校對差壓變送器內部的D/A改換器，由于其不觸及傳感部件，無需外部壓力信號源。
2．再做一次全程微調，使4-20mA、數字讀數與實習施加的壓力信號相吻合，因此需求壓力信號源。
3．終究做重定量程，經過調整使使模擬輸出4-20mA與外加的壓力信號源相吻合，其效果與差壓變送器外殼上的調零(Z)、調量程(R)開關的效果完全一樣。(延伸閱覽...多變量變送器)
疑問議論:
有的人以為，只需用HART手操器就可改動智能差壓變送器量程，并可進行零點和量程的調整作業，而不需求輸入壓力源，但這種做法不能稱為校準。真實的校準是需求用一臺標準壓力源輸入差壓變送器的。由于不運用標準器而調量程(LRV、URV)不是校準，忽略輸入有些(輸入差壓變送器的壓力)來進行輸出調度(差壓變送器的改換電路)不是精確的校準。再者壓力、差壓查看部件與A/D改換電路、電流輸出的聯絡并不對等，校準的目的即是找準三者的改動聯絡。側重一點:只需對輸入和輸出(輸入差壓變送器的壓力、A/D改換電路、環路電流輸出電路)一齊調試，才稱得上是真實意義上的校準。(延伸閱覽...溫度變送器)
三．調校技巧
調校作業完畢后，要把排氣、排液閥或和旋塞旋回原位，并應纏上生料帶，要旋緊確保不走漏，但旋緊前應當**行正、負壓室的排氣、排液作業。此刻還可運用技能壓力，進行簡練的差壓變送器靜壓差錯查看作業。這樣的話如果還是不會，可以手動調校，先輸入密碼，然后找壓力量程再進行調校。
