水在我們生活中是必不可少的生存資源，同樣也是各企業用水資源必不可少的，同樣的水分好多類型比如，污水、自來水、氨水、消防水、空調水、循環水、熱水、冷卻水、廢水、灌溉水、礦泉水等，那用戶要問了這么多不同的水究竟用哪種流量計比較好呢？當前測水的流量計用的較多是電磁流量計，它是用來測量水流量的**流量計產品，電磁流量計測水的應用也是非常**的。
在測水工程實際應用中，電磁流量計能夠正常運行及測量精度，接地的正確安裝是極為重要的一個環節。
一、接地的重要性
由于電磁流量計測量的是微弱電勢，需排除一切外界干擾才能準確測量，因而良好的接地是保障自來水流量計穩定工作的必要條件。通常接地是通過接地環或傳感器內的內部電極和管路系統的接地連接來實現。
1、當電磁流量計安裝在已接地的金屬管道上，通過自來水流量計變送器上的接地端子實現系統電勢平衡，即通過截面積不小于6mm2的銅芯電線連接至接地端子上。
2、當電磁流量計安裝在未接地的金屬管道上，兩個法蘭均通過截面積至少為6mm2的銅芯電線與管道法蘭相連接，并接地；將變送器或傳感器接線盒連接至接地端子上，實現系統電勢平衡。
3、當電磁流量計安裝在塑料管道或帶絕緣內襯的管道上，通過附加接地環實現系統電勢平衡，接地環通過截面積至少為6mm2的銅芯電線連接至接地端子上。
4、如果現場環境比較特殊，可以叫廠家定做三個電極，其中一個是接地電極，這樣直接從管道內部實現接地。
二、不同的水對直管段要求
為了保證電磁流量計的正常運行，減少測量誤差，電磁流量計前后應符合一定的直管段要求。根據JJG 1033-2007《電磁流量計核定規程》測試標準要求，通常前直管段應達到10D，后直管段應為5D；根據現場工作經驗，在大部分應用場合，不同水流量計前直管段少不小于5D，后直管段少不小于3D。
三、不同的水對安裝位置的注意要點
通常，電磁流量計設計時需特別注意以下幾點：
1、電磁流量計選擇在任何時候測量導管內都能充滿液體的位置進行安裝，以防止由于測量導管內沒有液體而產生指針不在零點引起的錯覺。好是垂直安裝，減少由于液體流過在電極上產生氣泡而造成的誤差。
2、電磁流量計測量管中出現氣體積聚或有氣泡現象時，會增大測量誤差，所以要避免將電磁流量計傳感器安裝在管道的高點。
3、水是自流體，垂直安裝進水口必須由下往上才是正確的，如果由下往下是錯誤的，這樣不但不滿管，還會嚴重影響水的計量精度。

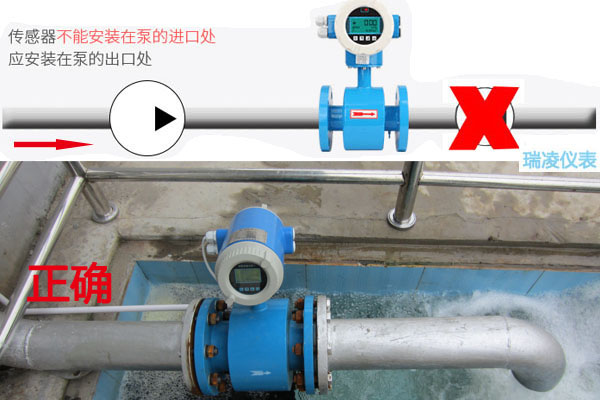

四、正確安裝與錯誤安裝對比
質量是前提，安裝是關鍵，注意事項是保障，我們用對比方式讓用戶們有更直觀的感覺，對比圖
